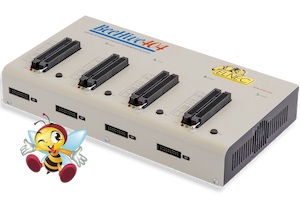

BeeHive404 - 定価￥720,000
非常に高速なユニバーサル 4サイト[4x48ピンドライブ]マルチプログラマ（マルチプログラミングシステム）

概要:

485のICメーカーの141324のデバイスをサポート [デバイス・サポートリスト]
1つのユニットに4つの独立した汎用プログラミングサイト[BeeProg4ベース]を搭載
対応デバイスでのプログラミング速度は5MB/秒（2026年4月時点）で、今後大幅に向上する見込みです。
過去、現在、未来のデバイスをプログラミングするための48pinパワフルピンドライバー
ISPコネクタを介したインサーキットプログラミング機能
ソケットの各ピンにESD保護機能を搭載
PCへのUSBインターフェース（最大480Mbps）
快適で使いやすい制御プログラムで、x86/x64互換PC上で動作するWindows 10からWindows 11（32ビット版と64ビット版）までのすべてのバージョンのMS Windowsに対応しています。
新規デバイスサポートのリクエストにも柔軟に対応
CE認証機関によりCE要件を満たすことが承認されています。
保証期間: 3年間 ※修理等の場合はメーカーへの往復運賃は別途頂きます。

オプションのアクセサリー:

特徴
カスタマー・ケア
ハードウエア・スペシフィケーション
ソフトウエア・スペシフィケーション
プログラム・デバイス
一般情報

特徴
一般機能

BeeHive404プログラマは、BeeHive204プログラマを完全に置き換える製品であり、ハードウェアが改良されています。低電圧デバイス向けのピンドライバの性能向上、プログラミング速度の向上、そして内部のプログラミングコア（FPGA）のさらなる強化などが特徴です。
BeeHive404は、極めて高速な汎用4x48ピンドライブ同時マルチプログラミングシステムで、オペレーターの手間を最小限に抑えながら大量生産プログラミングを行うように設計されています。チップは理論上の最大プログラミング速度に近い速度でプログラムされます。
BeeHive404 は[BeeProg4]プログラマハードウェアをベースにした、4つの独立したユニバーサルプログラミングサイトで構成されています。そのため、プログラミングサイトは非同期で動作できます（同時マルチプログラミングモード）。各プログラミングサイトは、チップがソケットに正しく挿入されたことが検出された時点でプログラミングを開始します。これは、他のプログラミングサイトの状態とは無関係です。結果として、4つ目のプログラミングサイトでプログラム済みのチップを交換している間にも、3つのプログラミングサイトが動作していることになります。
ハードウェアのモジュール構造（プログラミング箇所が独立して動作する）により、回路の一部が動作不能になった場合でも運用を継続できます。
ハンズ・フリー操作：非同期かつ同時実行により、チップを挿入するとすぐにプログラミングが開始されます。オペレーターは、処理済みのチップを取り外し、新しいチップを挿入するだけで済みます。そのため、オペレーターのトレーニング時間を最小限に抑えることができます。
特定のファミリー向けモジュールを必要とせず、現在および将来のあらゆる種類のプログラマブルデバイスとシリコンテクノロジーをサポートします。将来のデバイスをサポートするには、ソフトウェアのアップデートと（必要に応じて）シンプルなパッケージコンバータ（プログラミングアダプタ）が必要となるため、所有コストを最小限に抑えることができます。
内蔵のインサーキットシリアルプログラミング（ISP）コネクタを使用することで、プログラマはISP対応チップを回路内でプログラムすることができます。
非常に競争力のある価格設定に加え、信頼性の高いプログラミングを実現する優れたハードウェア設計を備えています。このクラスではおそらく最高のコストパフォーマンスを誇るプログラマでしょう。
高速なFPGA駆動ハードウエアとプログラマ内部での時間制約の厳しいルーチンの実行により、非常に高速なプログラミングが可能です。そのため、手動操作の生産現場で使用する場合、この1ソケットプログラマはほとんどの場合、オペレーターの到着を待つことになります。
BeeHive404は、 USB（2.0高速）ポートを介して、MS Windows OSを搭載したIBM PC互換のパーソナルコンピュータと接続できます。
静電気防止用ESDリストストラップ接続用のバナナジャックにより、ESD保護制御を容易に実装できます。

ハードウエア(各プログラミングサイトごとに有効)

FPGAベースの完全コンフィギャラブル[構成可能]な48パワフルTTLピンドライバは、ソケットの各ピンに対してH/L/プルアップ/プルダウンおよび読み取り機能を提供します。高度なピンドライバは、高品質で高速な回路を組み込んでおり、サポートされているすべてのデバイスに対してオーバーシュートやグランドバウンスのない信号を提供します。改良されたピンドライバは1.8Vまで動作し、各ピンで個別にアナログ電圧を測定する機能を提供します。
プログラマは、各デバイスをプログラムする前に、プログラマとプログラム対象デバイス間の適切な信号経路を確認することで、デバイス挿入テストを実行します。プログラミング構成に応じて、プログラム対象デバイスとプログラミングアダプタ（またはプログラマ本体）のZIFソケット間の接触不良や接触不良、プログラミングアダプタとプログラマ間の接触不良や接触不良を検知し、さらにプログラマ／プログラミングアダプタのZIFソケット内でのデバイスの誤った位置（移動、回転、逆向き）も検出できます。これらの機能は、過電流保護とシグネチャバイトチェックによってサポートされ、オペレーターのミスによるチップの損傷を防ぎます。
セルフテスト機能により、ソフトウェアの診断部分を実行して、プログラマの状態を徹底的にチェックできます。
内蔵の保護回路により、環境要因や操作ミスによるプログラマおよび／またはプログラム対象機器の損傷を防ぎます。BeeProg4プログラマのすべての入力部（ZIFソケット、PC接続部、電源入力部など）は、最大15kVの静電気放電（ESD）から保護されています。
プログラミング仕様で要求される場合、(BeeProg4)プログラマは供給電圧の限界レベルでプログラミング検証を実行します。これにより、プログラミング歩留まりが向上し、長期データ保持が保証されます。
PLCC、JLCC、SOIC、SDIP、SOP、PSOP、SSOP、TSOP、TSOPII 、 TSSOP、QFP、PQFP、TQFP、VQFP、QFN（ MLF）、SON、BGA、EBGA、FBGA、VFBGA、UBGA、FTBGA、LAP、CSP、SCSP、LQFP、MQFP、HVQFN、QLP、QIPなどのパッケージのデバイスに対応する様々なプログラミングアダプタが用意されています。

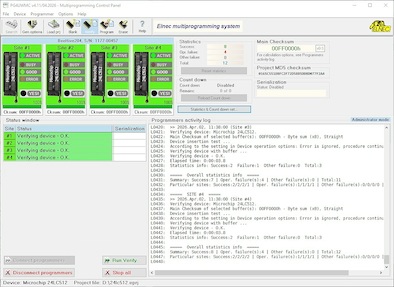

ソフトウエア(プロダクションモード制御 - PG4UWMCソフトウェアを使用)

このソフトウェアのこの部分は、大量生産業務の容易な監視に重点を置いています。
操作性に優れた制御ソフトウェアは、多くの強力な機能と使いやすさを兼ね備えています。グラフィカルユーザーインターフェースにより、重要なアクティビティの結果を一覧で確認でき、オペレーターは重要でない詳細情報に煩わされることなく作業を進めることができます。
BeeHive404マルチプログラミングシステムの制御にはプロジェクトファイルが使用されます。プロジェクトファイルには、ユーザーデータ、チッププログラミング設定情報、チップ構成データ、自動プログラミングコマンドシーケンスなどが含まれます。プロジェクトファイルは通常、エンジニアリング部門によって作成および検証された後、オペレーターに渡されるため、オペレーターのミスは最小限に抑えられます。プロジェクトファイルへの意図しない変更を防ぐため、オプションで保護モードを設定することも可能です。
各チップには、シリアル番号、コンフィギュレーション情報とキャリブレーション情報など、さまざまなデータをプログラムすることができます。

ソフトウエア (プログラミングモジュールドライバ、エンジニアリングモード制御 - PG4UWソフトウェアを使用)

プログラムされたデバイスの検証が成功したら、プロジェクトに関するすべてのデータ/設定をプロジェクトファイルに保存して、将来使用できるようにするとともに、マルチプログラマの場合は、生産モード制御ソフトウェアのデータファイルとして保存する必要があります。
プロジェクトファイル内のデータや設定へのアクセスを制限するために、プロジェクトファイルの使用をパスワードでプロテクトすることができます。
オペレーターのミス（または「ミス」）を防ぐため、プロジェクトファイルに「プロテクトモード」を設定できます。これにより、プロジェクトファイルの作成者が設定した以外の操作をプログラムされたデバイスで使用することが禁止され、また、このプロジェクトファイルのデータや設定を表示することもできなくなります。
高度なプロジェクトファイル整合性チェック機能により、メディアの障害やプロジェクトファイルの改ざんなどによってプロジェクトファイル内で発生したあらゆるデータ変更を検出します。
各プログラミングサイトは、プルダウンメニュー、ホットキー、オンラインヘルプを備えた使いやすい制御プログラムによって操作されます。デバイスの選択は、クラス、メーカー、またはベンダー名や部品番号の一部を入力するだけで行えます。これは、他のすべてのElnecシングルサイトプログラマーで使用されているものと同じ、長年の実績を持つソフトウェアです。
標準的なデバイス関連コマンド（読み出し、ブランクチェック、プログラム、ベリファイ、消去）に加えて、いくつかのテスト機能（挿入テスト、接続チェック、署名バイトチェック）といくつかのスペシャル機能（自動インクリメント、生産モード - チップをソケットに挿入した直後に開始）が追加されています。
既知のデータ形式はすべてサポートされています。ファイルの読み込み時にファイル形式の自動検出と変換が行われます。Jamファイル（JEDEC規格JESD-71）およびVMEファイルも使用可能です。
豊富な機能を備えた自動インクリメント機能を使用すると、プログラムされた各デバイスに個別のシリアル番号を割り当てたり、単にシリアル番号をインクリメントしたり、ファイルからシリアル番号やプログラムされたデバイス識別署名を読み取ったりすることができます。
このソフトウェアは、プログラムされたデバイスに関する多くの情報も提供しています。特に、利用可能なすべてのパッケージの図面が提供されます。また、サポートされている各チップについて、チップのラベリング（チップ上のプリフィックスとサフィックスの意味）の説明も提供されています。

スペシフィケーション(BeeHive404マルチプログラミングシステム)

4x ユニバーサル・プログラミングサイト(4x 48ピンDIL ZIFソケット)、BeeProg4プログラミングコアベース
操作結果LED, LEDパワー
USB 2.0ハイスピード対応ポート
外部電源ユニット：動作電圧100～240V AC、出力電圧：15V/6A
電源入力におけるサージおよびESDに対する保護
ESDリストストラップ接続用バナナジャック
グラウンド接続のためのバナナジャック

ハードウエア・スペシフィケーション(各プログラミングサイトごとに有効)
ベース・ユニット, DAC

USB 2.0ハイスピード対応ポート、最大転送速度480Mbps
搭載型インテリジェンス：高性能マイクロプロセッサとFPGAベースのステートマシン
VCCP、VPP1、VPP2用の3つのD/Aコンバータ、制御可能な立ち上がり時間と立ち下がり時間
VCCP範囲：0～7V/1A
VPP1、VPP2の範囲：0～26V/1A
セルフテスト機能
電源入力におけるサージおよびESDに対する保護
ESDリストストラップ接続用バナナジャック
グラウンド接続のためのバナナジャック

ZIFソケット, ピン・ドライバー

48ピン DIL ZIF(ゼロ・インサーション・フォース) ソケット - 最大48ピンの300/600ミルデバイスの両方に対応します。
ピンドライバー: 48（ユニバーサル）
VCCP/VPP1/VPP2は各ピンに接続できます
各ピンに最適なアース
各ピンは独立したアナログ電圧測定をサポートします
FPGAベースのTTLドライバは、すべてのピンドライバピンにH、L、CLK、プルアップ、プルダウンを提供します
アナログピンドライバの出力レベルは1.2Vから26Vまで選択可能
電流制限、過電流シャットダウン、停電シャットダウン
ソケットの各ピンでのESD プロテクション(IEC1000-4-2: 15kV air, 8kV contact)
導通テスト：各ピンは、プログラミング操作の前に必ずテストされます

ISPコネクタ

20ピン・オス・タイプ、誤挿入防止ロック付き
6つのTTLピンドライバを備え、H、L、CLK、プルアップ、プルダウンを提供します。レベルHは1.8Vから5Vまで選択可能で、あらゆる（低電圧を含む）デバイスに対応します
各TTLピンドライバピンは独立したアナログ電圧測定をサポート
1x VCCP 電圧（範囲2V～7V/100mA）を2つのピンに印加可能
ソース/シンク機能と電圧検出機能の両方を備えたプログラム可能なチップ電圧（VCCP）
1x VPP 電圧（範囲2V～25V/50mA）を6つのピンに印加可能
ターゲット・システムの電源電圧（範囲：2V～6V/250mA）
ISPコネクタの各ピンにESD保護機能を搭載(IEC1000-4-2: 15kV air, 8kV contact)
2つの出力信号は、動作状態（結果：LED OKとLED Error）を示します（アクティブレベル：最小1.8V）
入力信号、スイッチYES!相当（アクティブレベル：最大0.8V）

ソフトウエア

アルゴリズム：メーカー承認または認証済みのアルゴリズムのみを使用します。カスタムアルゴリズムは追加料金でご利用いただけます。
アルゴリズム・アップデート：ソフトウェアのアップデートは、約4週間ごとに定期的に無料で提供されます。オンデマンド版のソフトウェアは、特にチップのサポートやバグ修正が必要な場合にご利用いただけます。リクエストに応じて、ほぼ毎日提供されます。
主な機能：、セッションログ、オンラインヘルプ、デバイスおよびアルゴリズム情報

デバイス操作 標準:

デバイスの種類、メーカー、または部品名の一部を入力してインテリジェントなデバイス選択
ID に基づく EPROM/フラッシュ EPROM の自動選択
ブランク・チェック、リード、ベリファイ
プログラム
イレース
コンフィギュレーションとセキュリティビットプログラム
不正ビット・テスト
チェックサム
Jam標準テストとプログラミング言語(STAPL), JEDEC標準JESD-71インタープリター
VMEファイル（SVFファイルの圧縮バイナリ版）インタープリター
SVFファイル（シリアルベクターフォーマット）インタープリター
Actel STAPL Player ファイルインタープリター

セキュリティ

インサーション・テスト
コンタクト・チェック
IDバイト・チェック

スペシャル

プロダクション・モード(デバイス装着後、直ちに自動スタート)
マルチプロジェクトモード
多数のシリアル化モード（より多くの種類の増分モード、ファイルからのモード、カスタムジェネレーターモード）
統計
カウント-ダウン・モード

バッファ操作

ビュー/編集, 検索/置換
フィル/コピー、移動、バイトスワップ、ワード/dword スプリット
チェックサム(バイト、ワード)
印刷

ファイル・ロード/セーブ

プログラマはPC制御ですので、ダウンロード時間はありません。
ファイルタイプの自動識別/認識

サポート・ファイル形式

unformatted (raw) binary
HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX,, ASCII HEX, Renesas Consolidated HEX
Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.
JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC standard JESD-71
VME (ispVME file VME2.0/VME3.0)
SVF (Serial Vector Format revision E)
STP (Actel STAPL file)

デバイス・サポート ZIFソケットでのサポート・デバイス

Parallel NAND Flash: 3D Plus 3DFNxxx, All-Flash AFAxxx, Alliance Memory AS9Fxxx, AMD AM30LVxxx, ATO Solution AFNDxxx, MST5xxx, Axia Memory Tech. AX20xxx, Chipsip CT49xxx, Deutron Electr. ASUxxx, Dosilicon FMNxxx, DSNDxxx, Eon Silicon Sol. EN27xxx, ESIGMA ES27xxx, ES71xxx, ESMT F59xxx, FM6xxx, Flexxon FHNDxxx, Fidelix FMNxxx, FORESEE FS33xxx, FSNxxx, Fudan Microelect. FM29xxx, GigaDevice GD9xxx, MD5Nxxx, GSTO GSSxxx, Hana Micron HM34xxx, HeYangTek HYNxxx, ICMAX IMSxxx, ISSI IS34xxx, IS35xxx, Intel JS29Fxxx, Jeju Semicoductor JS27xxx, JSFxxx, Kingston Techn. KSLxxx, KIOXIA (ex Toshiba) TC58xxx, TH58xxx, TY8xxx, TY9xxx, Macronix MX30xxx, MX60xxx, MX63xxx, Micron MT29Axxx, MT29Cxxx, MT29Fxxx, MT29Gxxx, MT29Rxxx, Micron (ex Numonyx ex STMicroelectronics) NANDxxx, MIRA P1Uxxx, PSUxxx, NANYA NM1xxx, NeuMem NM9Fxxx, Paragon PN61xxx, PowerFlash A1Uxxx, ASUxxx, FSUxxx, Samsung K5xxx, K9xxx, KM29Nxxx, KFGxxx, KFMxxx, SK Hynix H27xxx, HY27xxx, H8xxx, H9xxx, HYCxxx, HYDxxx, HYGxxx, SkyHigh (ex Cypress ex Spansion) S34Mxxx, Spansion S19MNxxx, S30Mxxx, S76xxx, Spectek FxxL41Axx, FxxL41Bxx, FxxL51Axxx, FxxL52Axxx, FxxM29Bxxx, FxxM40Axxx, FxxM49Axxx, UnilC SCNxxx, VDATA VDxxx, WeForce CT49xxx, Winbond W29Nxxx, W71xxx, XTX PN61xxx, XT27xxx, XT61xxx, YuXin Semicond. YX21xxx, Zentel A5Uxxx, Zetta ZDNDxxx, LBA-NAND Toshiba THGVNxxx
Serial NAND flash: All-Flash AFAxxx, Alliance Memory AS5Fxxx, ATO Solution ATOxxx, Auton Technology 830Axxx, BIWIN BWxxx, Dosilicon DS35xxx, Etron Technology EM73xxx, EM78xxx, ESMT F50xxx, Fidelix FM35xxx, FORESEE FS35xxx, Fudan Microelect. FM25xxx, GigaDevice GD5Fxxx, GSTO GSSxxx, GTSxxx, Fudan Microelect. FM25xxx, HeYangTek HY25xxx, HYFxxx, HYLxxx, HUYANG 5Fxxx, ISSI IS37xxx, Jeju Semicoductor JS28xxx, Macronix MX31xxx, MX35xxx, MEMORITEK MK60xxx, Micron MT29Fxxx, MK Founder MKSxxx, Paragon PN26xxx, SiliconGo SGMxxx, SkyHigh S35xxx, SS SS25xxx, UnilC SCNxxx, UNIM UM19xxx, TX25xxx, Winbond W25Nxxx, XINCUN XCSPxxx, XTX PN26xxx, XT26xxx, YuXin Semicond. YX25xxx, Zentel ANVxxx, Zetta ZD35xxx, ZTE ZX29xxx
HyperFlash: Cypress/Spansion/ISSI S26KL, S26KS series, Cypress/Spansion S26HL, S26HS series
eMMC: Flexxon FEMCxxxxxx, Greenliant GLS85VMxxxxx, ISSI IS22xxxx, Kingston EMMCxxx, KIOXIA (ex Toshiba) THGBMxxxxxxxxxx, Micron MTFCxxxxxx, Phison PTExxxxx, Samsung KLMxxxxxxx, SanDisk SDINxxxx, SK Hynix (ex Hynix) H26Mxxxxxxxx, Swissbit SFEMxxxxxxxxxxxxxxxxx series
eMCP: Micron MT29xZZZxxxxxxxx
eSD: XTX Technology XTSDxxGLGxxx, All-Flash SDVxxxMxxxxx series
Memory Cards: MMC, SD, SDHC, SDXC series
Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
Serial NOR Flash: standard SPI, Multi I/O - Dual I/O, Quad I/O, Dual-Quad I/O, Octa I/O (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Hxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Rxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 25LW/UW/LM/UMxxx, XPxxx, 26Vxxx, 28HS/HLxxx, 35Xxxx, 45PExx, 55LX/Xxxx, 65U/Lxxx, 66L/LM/UM/UWxxx, 70FL/FSxxx, 74xxx, 77xxx, 78xxx, 79FLxxx, 98FLxxx series), DataFlash (AT45Dxxx, AT26Dxxx series)
Parallel NOR Flash: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29ALxxx, 29GLxxx, 29JLxxx, 29PLxxx, 29Wxxx, 49Fxxx series, Samsung K8Fxxxx, K8Cxxxx, K8Sxxxx, K8Pxxxx series, ...
EPROM: NMOS/CMOS, 27xxx and 27Cxxx series
EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx series, 3D Plus 3DEExxxxxxxx
mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
FRAM: Ramtron
MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x series
Serial EEPROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx series, SPD5118, full support for LV series, AT88SCxxx
Serial FRAM: Infineon(Cypress, Ramtron): FM25xxxxxx, RAMXEED(Fujitsu): MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx, Smart Memories: SF24Cxxx, SF25Cxxx
Serial MRAM: Everspin: MH20xxx, MH25xxx , Avalanche Tech.: AS100xxxxx, AS100xxxxx, Renesas(IDT): M30xx204xxxx
Serial NV RAM: Infineon(Cypress): CY14Mxxxx, Anvo-Systems ANV32xxxx
Serial ReRAM: RAMXEED(Fujitsu): MB85ASxxx
Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, EPCQxxx, AT17xxx, AT18Fxxx, 37LVxx
1-Wire E(E)PROM: DS1xxx, DS2xxx
Optical Transceivers: SFP, SFP+, QSFP+, XFP
PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z, MAX V, MAX 10
PLD Intel: MAX II/G/Z, MAX V, MAX 10
PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM, iCE40 UltraPlus, iCE40 Ultra/UltraLite, iCE40 LP/HX, CrossLink, CrossLinkPlus, Platform Manager/2, L-ASC10
PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
SPLD/CPLD series: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
FPGA: Anlogic SALELF2, SALELF3
FPGA: Intel/Altera, non-volatile key: Cyclone V, Arria 10
FPGA: Gowin LittleBee, Arora
FPGA: JingZhong Wily
FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA, MachXO3, MachXO3D, MachXO5-NX
FPGA: Lattice, non-volatile key: ECP2 S-Series
FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
FPGA: Pango Compa
FPGA: Xilinx: Spartan-3AN
Clocks: Cypress, Renesas (IDT), Silicon Laboratories, Skyworks Solutions, TI(TMS)
Special chips:
Tire Pressure Monitoring: Atmel: ATA6285N, ATA6286N, Infineon: SP3x
Digital Multiphase/Power controllers/Power modules: Infineon(IR, CHiL Semiconductor): XDPE1xxxxx, TDA38xxx, IR3xxxx, CHL8xxxx, MPS: MP2xxxx, MPM54xxx, Analog Devices (Linear Technology, Maxim): ADM1xxx, ADP10xx, LTC2xxx, LTC3xxx, LTC7xxx, LTM4xxx, MAX20xxx, MAX34xxx, TI (TMS) TPS5xxxx, TPS6xxxx, UCD3xxxxx, UCD9xxxxx, Renesas(Intersil): RAA228xxx, RAA229xxx, ISL68xxx, ISL69xxx, Maxlinear(Exar): XR771xx, XRP77xx, PWM controllers: Zilker Labs ...
Capacitive Sensors: Azoteq IQSxxxx
Gama buffers: AUO, Maxim, TI, ...
SoC and modules Espressif: ESP32, ESP32-C2, ESP32-C3, ESP32-C6, ESP32-S2, ESP32-S3, ESP32-H2 series
Microcontrollers MCS51 series: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC series
Microcontrollers Intel 196 series: 87C196 KB/KC/KD/KT/KR/...
Microcontrollers Artery: AT32F403xxx, AT32F421xxx
Microcontrollers Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
Microcontrollers Atmel ARM9: AT91SAM9xxx series;
Microcontrollers Atmel ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, ATSAM3Xxxx series
Microcontrollers Atmel ARM Cortex-M4: ATSAM4Sxxx series
Microcontrollers Atmel/Microchip AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
Microcontrollers Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
Microcontrollers Atmel/Microchip ARM Cortex-M0+: ATSAMD2x, ATSAMDA1, ATSAMC2x, ATSAMD09x, ATSAMD10x, ALSAML2x, ATSAMHAx, ATSAMR2x, ATSAMR3x series
Microcontrollers Atmel/Microchip ARM Cortex-M4: ATSAM4Sxxx, ATSAM4Ex, ATSAM4Cx, ATSAMG5x, ATSAM4LCx, ATSAM4LSx series
Microcontrollers Coreriver (Gencore): Atom 1.0, MiDAS 1.0, 1.1, 2.0, 2.1, 2.2, 3.0 series
Microcontrollers Cypress: CY7Cxxxxx, CY8Cxxxxx
Microcontrollers ELAN: EM78Pxxx
Microcontrollers EPSON: S1C17 series
Microcontrollers Explore Microelectronic: EPF01x, EPF02x series
Microcontrollers Geehy: APM32A0xx, APM32A1xx, APM32A4xx, APM32E0xx, APM32E1xx, APM32F00x, APM32F0xx, APM32F1xx, APM32F4xx
Microcontrollers Generalplus: GPM8Fxxx series
Microcontrollers GigaDevice: GD32A1xx, GD32A5xx, GD32C1xx, GD32E1xx, GD32E2xx, GD32E5xx, GD32F1xx, GD32F2xx, GD32F3xx, GD32F4xx
Microcontrollers GreenPeak: GPxxx series
Microcontrollers Infineon(Siemens): XC800, C500, XC166, C166, XC2000, XE164, TC2xx, TC3xx, TC17xx series
Microcontrollers ITE Tech. Inc.: IT5xxx, IT6xxx, IT8xxxx
Microcontrollers MDT 1xxx and 2xxx series
Microcontrollers Megawin: MG87xxx, MPC82xxx series
Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
Microcontrollers Microchip AVR 8bit: AVR DA, DB, DD, DU, EA, EB, SD series
Microcontrollers Microchip ARM Cortex-M0: PIC32CM-MC, PIC32CM-JH, PIC32CM-GV series
Microcontrollers Microchip ARM Cortex-M23: PIC32CM-LE series
Microcontrollers Microchip ARM Cortex-M4: PIC32CX series
Microcontrollers MindMotion MM32F0020xxx, MM32F031xxx
Microcontrollers Motorola/Freescale/NXP: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 series, Kinetis (K, KL, KE, KV, KM, KEA), Qorivva/Power Architecture xPC5xxx, S32K, MWCTxxxx
Microcontrollers Myson Technology (Myson Century): MTV2xx, 3xx, 4xx, 5xx, CS89xx series
Microcontrollers National: COP8xxx series
Microcontrollers NEC: uPD70Fxxx, uPD78Fxxx series
Microcontrollers Novatek: NT68xxx series
Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx, nRF52xxx, nRF54xxx, nRF91xxx Flash and OTP series
Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NUC029xxx, NDA1xx, N5xx, NPCXxxx series
Microcontrollers Nuvoton (Winbond): MS51xxx, ML51xxx, N76xxx, N78xxx, N79xxx, W77xxx, W78xxx, W79xxx, W83xxx series
Microcontrollers Nuvoton: KM101, KM103, MN1M7 series
Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC15xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, LPC8xx, EM7xx, LPC51xx, LPC54xxx, LPC55xx, MCXAxxx series
Microcontrollers NXP (Philips) UOC series: UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx), PCF79xxx series
Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx series
Microcontrollers NXP (Philips) ARM9: LPC31xx series
Microcontrollers Panasonic: MN101, MN103, MN1M7 series
Microcontrollers Pasat: TinyModule DIL40, DIL50 series
Microcontrollers Puya PY32F0xx, PY32F4xx
Microcontrollers Realtek: RTL875x, RTL876x, RTL872x, RTS54xx
Microcontrollers Scenix (Ubicom): SXxxx series
Microcontrollers Syntek: STK6xxx series
Microcontrollers Renesas: Microcontrollers Renesas: R8C/Tiny series, RX series, uPD70Fxxx, uPD78Fxxx series, RL78 series, R32C series, H8 series, H8S series, H8 Tiny series, SH series, M16C series, Synergy series, RA series
Microcontrollers SyncMOS: SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx series
Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
Microcontrollers STM: STM32 SFI (secure firmware install): STM32L562RET [LQFP64](SFI), STM32U575OIYxQ [WLCSP90](SFI)
Microcontrollers STM (ex SGS-Thomson): BlueNRG, ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32C/F/G/H/L/U/W, STM8A/S/L series, SPC5 (Power Architecture), STM32F0xx, STM32F1xx, STM32F2xx, STM32F3xx, STM32F4xx, STM32F7xx, STM32L0xx, STM32L1xx, STM32L4xx, STM32W108
Microcontrollers Silicon Laboratories(Cygnal): C8051 series
Microcontrollers Silicon Laboratories(Energy Micro): EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
Microcontrollers Silicon Laboratories: SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
Microcontrollers Telink Semicond.: TLSR82xxx, TLSR83xxx, TLSR92xxx
Microcontrollers TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx series
Microcontrollers Texas Instruments: MSP430, MSC12xx, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx, RM4xLxxx, TMS320F, TMS570LSxxxx, CC430 series
Microcontrollers Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx series, LM4Fxxxx series, TM4C series
Microcontrollers Toshiba: TX00, TX03, TX04, TXZ3, TXZ3+, TXZ4 series
Microcontrollers ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, Z16FMCxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx series
Microcontrollers other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, NSING (Nations Technologies), QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor, Iflytek, Telink Semiconductor, Lapis, Qorvo, Luminary Micro, Energic Technology, Trident Microsystem, Fresco Logic, Parade, Ene Technology Inc, HangZhou Nano IC, ETA CHIPS, Melexis, Yuntu ...
EPROM: 2708 *1
PLD: Bipolar PALxxx *2

ISPコネクターでのサポート・デバイス ※一部のISPの使用には有償のCredit Boxが必要です。
デバイスサポート・リストをご覧の上、そのメーカーのデバイス・リストで 9997 で検索して下さい。

Serial EEPROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
1-Wire EEPROM: DS1xxx, DS2xxx
Serial NOR Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
Configuration (EE)PROM: AT17xxx, AT18Fxxx, EPCxxx, EPCSxxx, EPCQxxx, XCFxxx, XC18Vxxx
Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
Microcontrollers Atmel/Microchip: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
Microcontrollers Atmel/Microchip AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
Microcontrollers Cypress: CY8C2xxxx
Microcontrollers Elan: EM78Pxxx, EM6xxx series
Microcontrollers EM Microelectronic: 4 and 8 bit series
Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
Microcontrollers Mitsubishi: M16C
Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF5xxxx Flash and OTP series
Microcontrollers Nuvoton ARM Cortex-Mx: NUC1xx, NUC2xx, M0A2xxx, M03x, M05x, M25x, M26x, M45x, M48x, Mini51, NM1xxx, NANO1xx, NDA1xx series
Microcontrollers Nuvoton (Winbond): MS51xxx, ML51xxx series
Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11xxLV, LPC11Axx, LPC11Cxx, LPC11Dxx, LPC11Exx, LPC11xxLV, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC18xx, LPC40xx, LPC43xx, EM7xx, LPC8xx series
Microcontrollers NEC: uPD7xxx series
Microcontrollers Philips (NXP): LPCxx series, 89xxx series
Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series, RL78 series, RH850 series
Microcontrollers Realtek, M-Square
Microcontrollers Samsung: ICPZBSxxx series
Microcontrollers Scenix (Ubicom): SXxxx series
Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
Microcontrollers Silicon Laboratories: EFM32PGxx, EFM32ZGxx, EFR32BGxx, EFR32FGxx, EFR32MGxx, EFR32ZGxx, EFM8xx, SiM3Cxxx, SiM3Lxxx, SiM3Uxxx series
Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
Microcontrollers Silicon Laboratories(Cygnal): C8051 series
Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
Microcontrollers TI (Chipcon): CC11xx, CC13xx, CC24xx, CC25xx, CC26xx, CC85xx series
Microcontrollers TI: MSP430 series (both JTAG and BSL), MSC12xxx series, CC430 series, LM4F series, TM4C series, MSPM0Cxxxx, MSPM0Gxxxx, MSPM0Lxxxx series
Microcontrollers ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
Microcontrollers other: Realtek, M-Square, Luminary Micro, Qorvo
Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support): Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA
Serial E(E)PROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
1-Wire E(E)PROM: DS1xxx, DS2xxx
Serial Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
Microcontrollers Atmel: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
Microcontrollers Cypress: CY8C2xxxx
Microcontrollers Elan: EM78Pxxx, EM6xxx series
Microcontrollers EM Microelectronic: 4 and 8 bit series
Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
Microcontrollers Mitsubishi: M16C
Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx Flash and OTP series
Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
Microcontrollers NEC: uPD7xxx series
Microcontrollers Philips (NXP): LPCxx series, 89xxx series
Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series
Microcontrollers Realtek, M-Square
Microcontrollers Samsung: ICPZBSxxx series
Microcontrollers Scenix (Ubicom): SXxxx series
Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
Microcontrollers Silicon Laboratories(Cygnal): C8051 series
Microcontrollers & Programmable System Memory STMicroelectronics: uPSD, PSD series
Microcontrollers TI: MSP430 series (both JTAG and BSL), MSC12xxx series, CC430 series, LM4F series, TM4C series
Microcontrollers ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support): Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V, Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
FPGA: Microsemi(Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
FPGA: Lattice: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA

ノート:

2708メモリー(*1)は2708 additional moduleを使ってプログラムすることが出来ます。
*2はオブソルート部品ですのでプログラミングにはオプションのPLD-1 moduleが必要です。
複雑なデバイスで実装に手間がかかるものは、「有料ISPサポート」のカテゴリに分類される場合があります。この場合は別途購入の必要がありますので、弊社にお問い合わせ下さい。
すべてのサポート・デバイスはデバイス・リストをご覧下さい。

ICテスター：

TTLタイプ：54、74 S/LS/ALS/H/HC/HCTシリーズ
CMOSタイプ：4000、4500シリーズ
スタティックRAM: 6116～624000
ユーザー定義可能なテストパターン生成

パッケージ・サポート

本体ZIFソケットでDIPパッケージのデバイスをサポート
DIP、SDIP、PLCC、JLCC、SOIC、SOP、PSOP、SSOP、TSOP、TSOPII、TSSOP、QFP、PQFP、TQFP、VQFP、QFN (MLF)、SON、BGA、EBGA、FBGA、VFBGA、UBGA、FTBGA、LAP、CSP、SCSP、LQFP、MQFP、HVQFN、QLP、 QIPなどの>各デバイス・パッケージ対応アダプタを販売
BeeHive404プログラマで技術的に可能な場合、最大48ピンまでの非DIPパッケージのデバイスは、汎用プログラミングアダプタによってサポートされます。つまり、汎用プログラミングアダプタを使用した場合の動作信頼性が業界標準を下回る場合は、専用のプログラミングアダプタを使用する必要があります。
このプログラマは、DIPコネクタ以外の多くのサードパーティ製アダプタと互換性があります。

プログラミング速度

ノート:

プログラミング速度テストには、常に乱数データパターンを使用していることを強調しておきます。競合他社の中には、「スパース」データパターンを使用しているところもあります。これは、空白でないデータがごく少数しかプログラムされていないか、0ビット（FE、EFなど）がごく少数しか含まれていないデータを使用しているというものです。このような不正な手法は、プログラミング時間を大幅に「短縮」する可能性があります。比較検討する際は、必ず相手がどのパターンを使用しているかを確認してください。

プログラミング速度は、PCの速度にわずかにしか依存しません。もちろん、CPU使用率が100%未満の場合の話です。

デバイス	サイズ[ビット]	操作	時間
K8P6415UQB(パラレルNORフラッシュ)	400100hx16 bit(64 Mega)	プログラミングとベリファイ	16.5秒
MT29F1G08ABAEAWP(パラレルNANDフラッシュ)	8400000Hx8 (1 Giga)	プログラミングとベリファイ	46.2秒
THGBM3G4D1FBAIG(eMMC NANDフラッシュ)	2048MB x8(16 Giga)	プログラミング *1	339秒
QB25F640S33(シリアルフラッシュ)	800200hx8 (64 Mega)	プログラミングとベリファイ	30.9秒
AT89C51RD2(マイクロコントローラ)	10000Hx8	プログラミングとベリファイ	7.4秒
PIC32MX360F512L (マイクロコントローラ)	80000hx8	プログラミングとベリファイ	10秒
条件: Intel Core i7-12700、2.1GHz、32GB RAM、USB 2.0 HS、Windows 11、ソフトウェアPG4UW v4.11
