MEMprog2 - ￥45,000

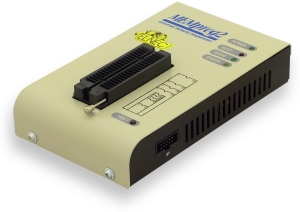

EPROMとメモリ・プログラマMEMprog2
概要
  • [現在のサポートデバイス数]のデバイスをサポート
  • EPROM, EEPROM, Flash EPROM, NVRAMとシリアルEEPROM対応
  • DIL40 ZIFソケット - DILパッケージのデバイスをアダプター無しでサポート
  • USBポート -USB2.0フルスピードとUSB1.1互換
  • SmartProg2へのアップグレード可能 アップグレード・キット: Xprog2 to SmartProg2 ￥39,000
  • 使いやすいコントロール・プログラム - Windows XP～10(32bit & 64bit)対応
    *2011/12月リリース 2.85からはWindows 98, ME, NT, 2000に対応しておりません。
  • インターネット経由のフリー・ソフトウエア・アップデート
  • ACアダプター, ケーブルとソフトウエア付属
  • CE認定CE sign
  • 3年間無償保証 *運賃は別途頂きます。

アダプターとオプショナル・アクセサリー:

機能
  • MEMprog2はELNECのユニバーサル・プログラマーをベースとした MS Windows(Windows 2000/XP/Vista/7/8/10 32bit & 64-bit)対応のDIL40ピンを持ったメモリー・デバイス専用プログラマーです。
  • MEMprog2はバーチャルに殆どのメモリー・タイプ - EPROM, EEPROM, NVRAM, Flash EPROM とシリアルEEPROM(を含む定電圧タイプ)をサポートしています。また、MEMprog2はプログラマーのみではなく スタティックRAMテスターでもあります。小さくてパワフルなプログラマーです。
  • 高速プログラミング - 高速FPGA 駆動ハードウエアとUSB 2.0フルスピード・ポート のサポートによりこのクラスでは高速なプログラミングを実現しております。
  • ノートブック又は、デスクトップPCのUSB(2.0ハイスピード)ポートに接続して使用します。

ハードウエア
  • 40パワフル TTL ピンドライバーがすべてのピンへ H/L/プルアップ/プルダウンを供給。アドバンスト・ピンドライバーが高品質・高速回路がすべてのサポート・デバイスに オーバーシュートやグランド・バウンス無しで信号を供給します。ピン・ドライバーは1.8Vまで操作しますので 最新の低電圧デバイスもプログラムすることが出来ます。
  • 装着テスト(ソケットに間違ってデバイスが置かれていないか) と 接触チェック (ピンとソケットの接続不良) をプログラムの前にチェックします。 これらの機能は シグネチャ-バイト・チェックによってサポートされていますので誤操作によるチップへのダメージを防止します。
  • MEMprog2のプログラミングのベリフィケーションはデバイスに依存しますが供給電圧のマージナル・レベルで 実行されますのであきらかにプログラミング能力が向上されロング・データの保持を保証します。
  • 各種 ソケット・コンバータが PLCC, SOIC, SSOP, TSSOP, TSOPその他のパッケージのために用意されております。

ソフトウエア
  • 直感的に使用出来るウィンドウズ・コントロール・プログラムでビジュアルに操作出来ます。プル-ダウン・メニューやホット・キーによっても簡単に操作出来るようになっております。 デバイスの選択はそのクラス、メーカー又は、ベンダー名、パーツ番号の１部によって選択出来ます。
  • 標準的なデバイス関連コマンド (read, blank check, program, verify, erase) と拡張された テスト機能(装着テスト, シグネチャ-バイト・チェック)とスペシャル機能(自動インクリメント)
  • 全てのデータ形式がサポートされています。 オートマチック・ファイル形式検出がファイルのロード中に変換します。
  • オートインクリメント機能が各プログラム・デバイスに個別のシリアル番号を割り当てることが出来ます。 また、単にシリアル番号を付けることやシリアル番号やファイルからIDシグネチャーを読むことが出来ます。
  • ソフトウエアにはデバイスの情報が提供されています。 利用出来るパッケージの寸法図が提供されています。また、チップのラベルの説明(サッフィクの意味)も提供されています。
  • ソフトウエアはISPインプリメンテーションのための 情報：選択されたチップのためのISP接続ピンの説明等を見ることが出来ます。
プログラマー・ハードウエア
  • 2つのD/Aコンバーターによる VCCP, VPP, 立ち上がり、下がり時間をコントロール
  • VCCP 範囲 2..7V/350mA
  • VPP 範囲 2..25V/200mA
  • USB2.0(USB1.1互換)インターフェース
  • オート・カリブレーション
  • セルフテスト機能

ZIFソケット、ピンドライバ
  • 40ピン DIP ZIFソケットは40ピンまでの 300/600 mil デバイスに使用することが出来ます。
  • ピン・ドライバー: 40 TTL ピンドライバー, 専用GND/VCC/VPPピン・ドライバー
  • FPGA ベース TTL ドライバーが全てのピン-ドライバー・ピンに対して H, L, CLK, プル-アップ, プル-ダウンを供給します。 レベルHは1.8Vから5Vまで選択可能
  • 連続テスト: 各ピンは毎プログラミング操作の前にテストされます。

ISPコネクター(SmartProg2へアップグレードの場合のみ使用可能)
  • ※ISPコネクタ *SmartProg2へアップグレードした場合に利用可能
  • 10ピン・オス・タイプ *挿入ミスロック付き
  • 6 TTLピンドライバーが H, L, CLK, プル-アップ, プル-ダウン; レベル H 選択(1.8Vから5V)
  • 1x VCCP 電圧(範囲 2V..7V/100mA) と 1x VPP 電圧(範囲 2V..25V/50mA)
  • プログラムド・チップ・ボルテージ(VCCP) はソース/シンク機能とボルテージ・センス両方
  • (*1) SmartProg2はVCCピンからターゲット・システムへ供給する能力はありません。この機能をお望みの場合は BeeProg2C以上をご覧下さい。

サポート・デバイス
  • EPROM: NMOS/CMOS, 27xxx and 27Cxxx series, with 8/16 bit data width, full support of LV series (*1*2)
  • EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExxx series, with 8/16 bit data width, full support of LV series (*1*2)
  • Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx series, with 8/16 bit data width, full support of LV series (*1*2)
  • Serial E(E)PROM: 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 25Fxxx, 25Pxxx, NVM3060, 85xxx, 93Cxxx series, full support for LV series (*1)
  • Serial Flash: standard SPI (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Xxxx), DataFlash (AT26Dxxx)
  • Configuration (EE)PROM: 37LVxx, XC17xxxx, AT17xxx, LV series including (*1)
  • NV RAM: Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x series
  • (*1) - DIL(DIP)以外のパッケージにはアダプターが用意されております。
  • (*2) - 40ピン以上のメモリー・デバイスにはBeeProg2Cをご検討下さい。

    I.C.テスター
    • スタティックRAM: 6116 .. 624000

    現在のデバイスのサポートはデバイス・リストをご覧下さい。

    プログラミング速度
    デバイス 操作 時間
    27C010 プログラミングとベリファイ 23秒
    AT29C040A プログラミングとベリファイ 31秒
    AM29F040 プログラミングとベリファイ 60秒
    時間の条件:P4, 2.4GHz, ECP, Windows XP

    • デバイス操作
    標準:
    • デバイスのタイプ, ベンダー又は、パーツ名の一部によるインテリジェント・デバイス選択
    • ブランク・チェック, 読み込み, ベリファイ
    • プログラム
    • イレース
    • コンフィギュレーションとセキュリティー・ビット・プログラム
    • 不正ビット・テスト
    • チェックサム

    セキュリティー
    • 装着テスト
    • コンタクト・チェック
    • IDバイト・チェック

    スペシャル
    • 自動デバイス・リシアル番号
    • スタティクス(統計)
    • カウント-ダウン・モード

    バッファ操作
    • ビュー/編集, 検索/置き換え
    • フィル, コピー, 移動, バイト・スワップ, word/dword スプリット
    • チェックサム(バイト, ワード)
    • 印刷

    ファイル・ロード/セーブ
    • 自動ファイル形式認識

    ファイル・フォーマット
    • アンフォーマット(raw)バイナリー
    • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX

    PCの必要システム

    仕様と操作環境
    • 操作電圧 15..20V DC, 最大 0.5A
    • 電力消費: 最大 6W アクティブ, 約1.4W スリープ状態
    • サイズ: 160x95x35 [mm]
    • 重さ(外部電源アダプターなし) 500g
    • 温度: 5～40°C (41～104°F)
    • 湿度: 20%～80%, 非露結

    MEMprog2パッケージ付属品
    • プログラマ本体
    • USBケーブル
    • ISPケーブル ※SmartProg2へのアップグレード時に使用のため[MEMprog2では使用出来ません]
    • セルフテストのための診断POD
    • ZIFソケットのためのダスト・カバー
    • ACアダプター 15V/500mA, 非安定化
    • ユーザー・マニュアル英文
    • ソフトウエア(CD)
    • レジスレーション・カード

    無償サービス
    • フリー・テクニカル・サポート(メールのみで受け付けます)
    • インターネット経由での無償ソフトウエア・アップデート

    保証
    保護回路、純正部品、品質管理された生産とバーンインを含むBeeHive204プロダクション・プログラマーは先進の設計は 部品とプログラマーのワークマンシップに3年間の保証を致しております。
    *3年以内でもユーザーによる破損等による故障の場合は別途料金を頂きます。
