Xprog2からSmartProg2へのアップグレードキット
(order no. 60-0048)

説明

Xprog2 to SmartProg2 upgrade kit

Xprog2 to SmartProg2 upgrade kit は専用プログラマーMEMprog2, T51prog2 と PIKprog2 をSmartProg2 ユニバーサル 40ピン・プログラマーにアップグレードするためのキットです。

Xprog2 to SmartProg2 upgrade kitはT51prog2, PIKprog2, MEMprog2プログラマーのユーザーがそれらの デバイス・サポートでは不十分な場合にSmartProg2 ユニバーサル 40ピン・プログラマーにアップグレードすることで更に使用出来るデバイスを増やすことが出来ます。

Mprog2/T51prog2/PIKprog2プログラマのアップグレードは SmartProg2プログラマーの基板上のコネクタにポッドを挿入することでアップデート出来ます。 この操作はユーザーによって行うことが出来ます。(Elnecサービスセンターでのアップグレードを必要としません)

重要ノート:

  • Xprog2 to SmartProg2 upgrade kitをSmartProg2にすることによりMEMprog2/T51prog2/PIKprog2 プログラマーでの保証期間が 延長されるものでは有りません。.
  • 自己責任において行って下さい。アップグレード・キットのインストールにより 発生した故障は保証致しません。

スペシフィケーション

制限

  • Xprog2 to SmartProg2 アップグレード・キットはMEMprog2, T51prog2と PIKprog2プログラマーのみに適応されます。

Xprog2 to SmartProg2 アップグレード・キットに含まれるもの

  • Xprog2 to SmartProg2 アップグレード・ポッド
  • スティッカー "Upgraded to SmartProg2"
  • インストレーション・マニュアル[英文]

インストレーション・マニュアル

  • 電源アダプターとUSBケーブルをプログラマーから外します。
  • ZIFソケットのレバーが自分の方に向けて置きます。
  • プログラマーの前面の下端から2つのネジを外します。
  • プログラマーを回転させてコネクターが自分の方に向かうようにして下さい。
  • プログラマーの裏側の上端の2つのネジを外します。
  • 再度、プログラマーをZIFソケットのレバーが自分の方に向かうように置いて下さい。
  • ZIFソケット・レバーと上方向置きます。
  • プログラマーの上部カバーを注意しながら上げます。

    推奨する手順: ZIFソケットに対して右手の親指で押して、 そして、残りの指でプログラマの正面側カバーを持ち上げます。 上部カバー左端にアースケーブルが接続されたファストンがありますので注意して下さい!

  • プログラマの左側の上部カバーを回して上下逆に置きます。
  • X2prog アップグレード・ポットをプログラマーのボード上の所定の場所に差し込みます。 (下の写真をご覧下さい)

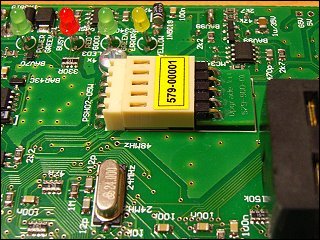

XProg2 to SmartProg2 before upgrade XProg2 to SmartProg2 after upgrade
  • プログラマー上で傾けることで上部カバーを閉めて下さい。LEDとYESボタンが正しい位置にあること確認して 下さい!
  • プログラマー前面の下端の2つのネジを締めて下さい。
  • コネクターが自分の方向になる様ににプログラマーを回して下さい。
  • プログラマーの裏側の2つのネジを締めて下さい。
  • "Upgraded to SmartProg2"と書かれたスティッカーをMEMprog2/T51prog2/PIKprog2のスタンプの上に貼って下さい。
  • USBと電源ケーブルをプログラマーに接続して下さい。
  • アップグレードが完了したことを確認するためにPG4UWコントロール・ソフトウエアを実行し、SmartProg2として自動検出 されるかを確認して下さい。

警告

  • Xprog2 to SmartProg2 アップグレード・キットはMEMprog2, T51prog2とPIKprog2プログラマーの何れかの 1つのプログラマーにのみ使用することが出来ます。1度インストールされますとSmartProg2となりますので 他のプログラマーとして使用することは出来ません!
