デバイス・プログラマーパッケージ変換アダプター

パッケージ変換アダプタ

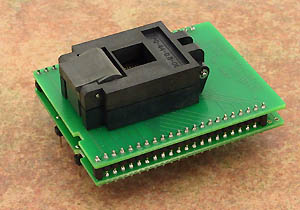

DIL44/QFP44-4 ZIF-CS

DIL44/QFP44-4 ZIF-CS

DIL44/QFP44-4 ZIF-CS

  • ユニバーサル・アダプタ - すべてのTQFP 44ピン
  • MCS51ファミリー TQFP44ピン・パッケージ
  • ソケット耐用回数 - 約 5,000〜10,000回
  • 注文番号: 70-0340
  • ソケット: ZIF QFP44, クラムシェル・タイプ
  • ボトム: 2列, 2x 22ピン, 正方形, 0.6x0.6mm, 600mil
Wiring is:

TQFP -  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
DIL -  7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
TQFP -  23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
DIL -  29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 1 2 3 4 5 6

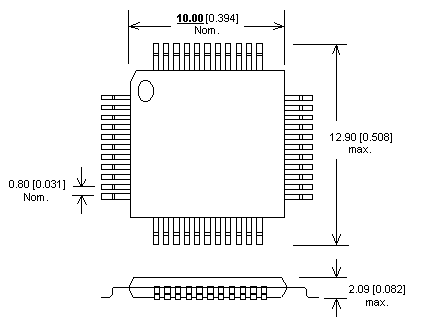

対応パッケージ
PQFP44 PQFP44
PQFP44
