BGA-Top-11 ZIF-CS
BGA-Top-11 ZIF-CS
BGAアダプタのトップ･ボード
ZIFソケットはボール直径、ボール幅とパッケージ厚の異なった多くの種類のBGAパッケージを受け付けます。

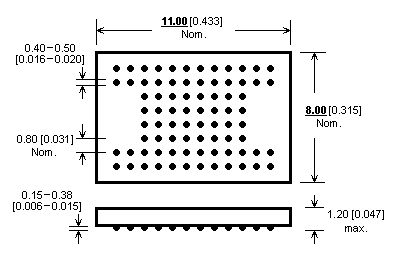

パッケージを受けている写真はこのBGAトップ・ボードで受け付けることの出来るBGAパッケージの全ての寸法の範囲を示しています。
ソケット耐用回数 - 約 400,000〜500,000回
注文番号： 70-0265
ソケット: ZIF BGA64 (120 ballまでのパッケージ), クラムシェル･タイプ
ボトム: 4列, 4x 25ピン, 正方形, 0.6x0.6mm
\74,000
アダプタ･マニュアル
BGAデバイスとの作業はPG4UWソフトウエアの情報によってあるBGA-Bottom-xとBGA-Top-11 ZIF-CSを合わせる必要があります。
アダプタのピンとZIFソケットに直接触れないで下さい。汚れがプログラミングのエラーの原因になります。
写真はBGAのトップZIF-CSとBGAボトム・ボードをどの様に合体させるかを示しています。
対応パッケージ
BGA48
BGA69
BGA72
BGA80
